BẢNG LED ĐO NHIỆT ĐỘ ĐỘ ẨM CHO TOÀ NHÀ

Thế kỉ 21, thời đại của sự phát triển. Nhiều cơ sở hạ tầng được chú trọng đầu tư xây dựng. Việt Nam những năm gần đây cũng đang có những bước phát triển mạnh mẽ. Đặc biệt về cơ sở hạ tầng đô thị, hàng loạt những toà nhà cao tầng, những khu đô thị mọc lên ngày một nhiều.

Việc quản lí giám sát nhiệt độ tại các toà nhà là điều hết sức quan trọng trong công tác PCCC của đơn vị.

ATPro nắm bắt được xu thế cũng như nhu cầu từ khách hàng, đã nghiên cứu và sản xuất hệ thống giám sát cảnh báo nhiệt độ cho toà nhà.

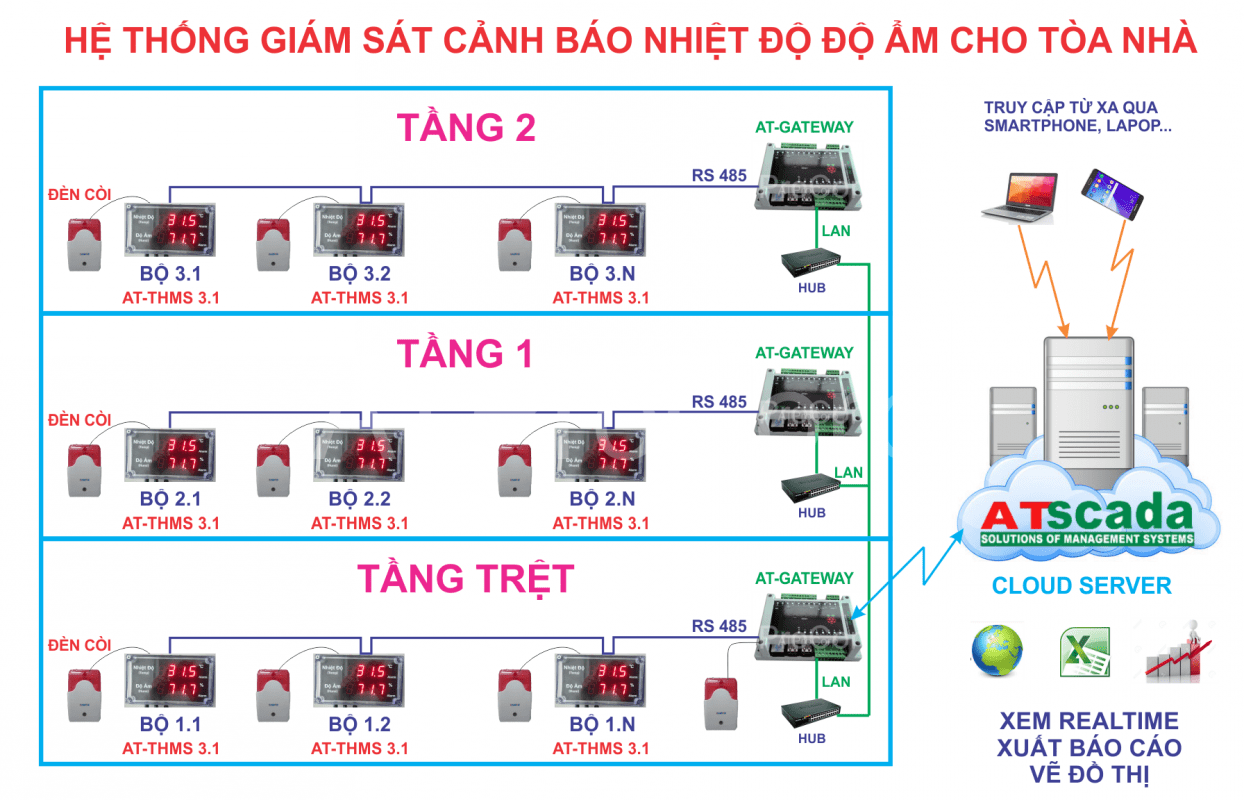

TỔNG QUAN HỆ THỐNG

• Hệ thống toà nhà được sẽ được trang bị các bảng led đo nhiệt độ độ ẩm AT-THMS3.1 (hoặc một thiết bị đo khác theo yêu cầu).
• Tại các phòng/tầng sẽ lắp đặt các bảng led hiển thị nhiệt độ độ ẩm.
• Khi có phòng/tầng nào có nhiệt độ độ ẩm vượt ngưỡng cho phép sẽ có đèn còi tín hiệu thông báo.
• Toàn bộ thông số đo nhiệt độ độ ẩm tại các phòng sẽ được tổng hợp và hiển thị tại máy trung tâm.

Các bộ AT-THMS3.1 có cổng truyền thông theo tiêu chuẩn mở công nghiệp modbus RTU Rs485 giúp cho việc truyền thông kết nối vào mạng điều khiển giám sát cảnh báo và thu thập dữ liệu được dễ dàng nhất. Trên cloud sever, có phần mềm SCADA chuyên nghiệp thương hiệu ATSCADA được sử dụng tích hợp những tính năng vô cùng cần thiết trong khi vận hành hệ thống:

• Hiển thị dữ liệu thực và điều khiển tại chỗ
• Hiển thị dữ liệu thực và điều khiển qua web thông qua máy chủ đám mây để phục vụ điều khiển giám sát từ xa qua smartphone, laptop, PC.
• Đồ thị trend biến thiên thời gian thực tại chỗ và qua web.
• Đồ thị trend biến thiên lược sử tại chỗ và qua web.
• Xuất cảnh báo tại chỗ bằng đèn còi, gửi tin nhắn cảnh báo SMS, gửi email cảnh báo đến các số điện thoại, địa chỉ Email cài đặt trước
• Xuất báo cáo xem trước hoặc xuất ra file excel tại chỗ hoặc qua web phục vụ báo cáo dữ liệu chi tiết.

MÔ HÌNH.

Tại mỗi vị trí  trang bị 01 bảng led hiển thị nhiệt độ độ ẩm AT-THMS3.1 để đo nhiệt độ và độ ẩm. Các cảm biến được sử dụng có chất lượng cao, đáp ứng tốt với việc thay đổi nhiệt độ độ ẩm. Sai số đo nhiệt độ và độ ẩm của loại cảm biến này được hiệu chuẩn tại trung tâm kiểm định Quatest3. Tại vị trí bộ AT-THMS3.1 có thể gắn thêm đèn còi cảnh báo để phát tín hiệu cảnh báo nếu nhiệt độ độ ẩm tại các vị trí vượt ngưỡng đã cài đặt từ AT-GATEWAY.

THIẾT BỊ.

Máy đo nhiệt độ độ ẩm AT-THMS3.1

• Thân máy: hộp nhựa cao cấp, chống nước.
• Kích thước: 155 x 88 x 68mm.
• Số hiển thị: led 7 đoạn, màu đỏ, kích thước 20 x 30mm.
• Microchip PIC 16F887
• Cảm biến: SHT10, dây nối dài 1m.
• Dải nhiệt: -40 độ C đến +125 độ C, sai số +-1 độ C.
• Tầm ẩm: 0-100%RH, sai số +-5%RH.
• Có khả năng kết nối với máy tính thông qua giao tiếp rs485.
• Điều khiển: có 2 ngõ ra relay riêng biệt để điều khiển nhiệt độ và độ ẩm.
• Có ngõ ra relay để đấu nối với đèn còi cảnh báo tín hiệu.
• Hỗ trợ chức năng cảnh báo nhiệt độ độ ẩm
• Tích hợp nút nhấn bên hông để tuỳ chỉnh và cài đặt ngưỡng.
• Nguồn cấp: 220VAC-12VDC.

Ngoài ra nếu khách hàng muốn hệ thống giám sát cảnh báo nhiệt độ thì ATPro sẽ sử dụng một thiết bị đo có mã AT-TMS3.1.

Máy đo nhiệt độ AT-TMS3.1.

• Thân máy: hộp nhựa cao cấp, chống nước.
• Kích thước: 155 x 88 x 68mm.
• Số hiển thị: led 7 đoạn, màu đỏ, kích thước 20 x 30mm.
• Microchip PIC 16F887
• Cảm biến: DS18B20, dây nối dài 1m.
• Dải nhiệt: -40 độ C đến +125 độ C, sai số +-1 độ C.
• Có khả năng kết nối với máy tính thông qua giao tiếp rs485.
• Điều khiển: có ngõ ra relay để điều khiển nhiệt độ.
• Có ngõ ra relay để đấu nối với đèn còi cảnh báo tín hiệu.
• Hỗ trợ chức năng cảnh báo nhiệt độ.
• Nguồn cấp: 220VAC-12VDC..

Video QC thiết bị trước khi bàn giao lắp đặt hệ thống giám sát nhiệt độ độ ẩm cho công ty Phúc Thiên.

Quý khách hàng mong muốn được tư vấn lắp đặt và sử dụng hệ thống giám sát cảnh báo. Vui lòng liên hệ với chúng tôi qua hotline. ATPro rất hân hạnh được phục vụ quý khách.
